【儀表最新專利】一種全夾套型渦街流量計

發布時間：2017-12-28

創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種全夾套型渦街流量計。該專利由江蘇偉屹電子有限公司申請，并于2017年5月31日獲得授權公告。

    內容說明

    本發明涉及渦街流量計領域。

    發明背景

    在化工及石化等領域存在諸多在使用中易發生相變的流體，如酸性氣中的氣態硫，尿素溶液中的尿素，己內酰胺等流體，在流體輸送過程中，由于溫度不斷下降，最后中間易發生相變的成分出現凝結或者結晶，從氣態變?yōu)橐簯B(tài)，或者從液體變?yōu)楣虘B(tài)，甚至直接從氣態變?yōu)楣虘B(tài)，凝結在流量計接液表面，破壞渦街流量計接液部分拓?fù)渫庑?，?dǎo)致渦街流量計無法產生正常的卡門渦街，導致測量失敗。

    傳統夾套結構：只有外層夾套，僅僅加熱流通管外表面。由于不銹鋼材質傳熱較差，通過夾套傳給渦街發生體的熱量不足，再加上渦街發生體處于流速最高區域，流體對其產生強烈散熱作用，帶來流通管內表面溫度較高，發生體溫度較低，極端情況下可能產生高達300度的溫差。即使管道內壁沒有粘附，渦街發生體表面仍無法避免出現凝結或者結晶，同樣導致無法產生卡門渦街，最終導致測量失敗。

    發明內容

    本發明針對現有技術的不足，提供了一種除了管道夾層之外，對發生體內部也直接通入蒸汽，并且在外端安裝流量分布閥，根據現場實際情況調整流量分配閥的開度，分配流經夾套和發生體的加熱介質的流量比例，使得內壁和發生體溫度均衡，所有部件接液溫度都遠高過介質凝結溫度或結晶溫度，杜絕凝結/結晶的發生的全夾套型渦街流量計。

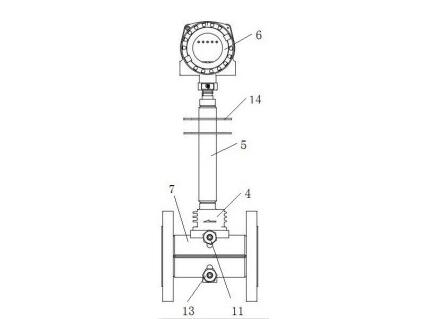

圖為本發明的主視圖

    為實現本發明目的，提供了以下技術方案：一種全夾套型渦街流量計，包括流體管道、流體管道內的渦街發生體、渦街發生體后側的傳感器、流體管道側壁上的傳感器殼體、與傳感器殼體連接光桿、與光桿連接的表頭，其特征在于流體管道外套設有夾套，夾套與流體管道外壁間的間隙構成加熱通道，夾套與流體管道間設置有隔板，將加熱通道分隔成上下兩個腔室，渦街發生體中心開設有通孔，通孔連通上下兩個腔室，上腔室的一側設置有蒸汽進氣管，另一側設置蒸汽連通管連接下腔室同一側，下腔室與蒸汽進氣管同側設置有蒸汽出氣管，蒸汽連通管上設置有流量分配閥。

    作為優選，光桿上設置有散熱片。隔板設置于流體管道中心，將上下兩個腔室等分。

    本發明有益效果：適用于石油化工等易出現凝液、結晶的企業，避免維護，降低誤差，減少貿易糾紛，使用安全。與普通夾套相比，接液部位溫度統一，完全杜絕凝液。
